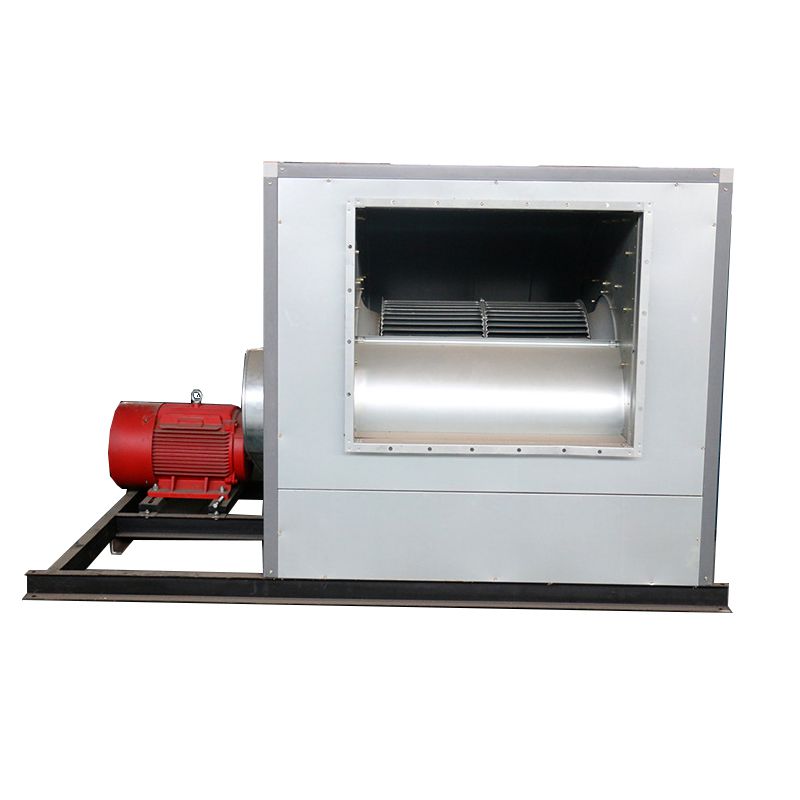

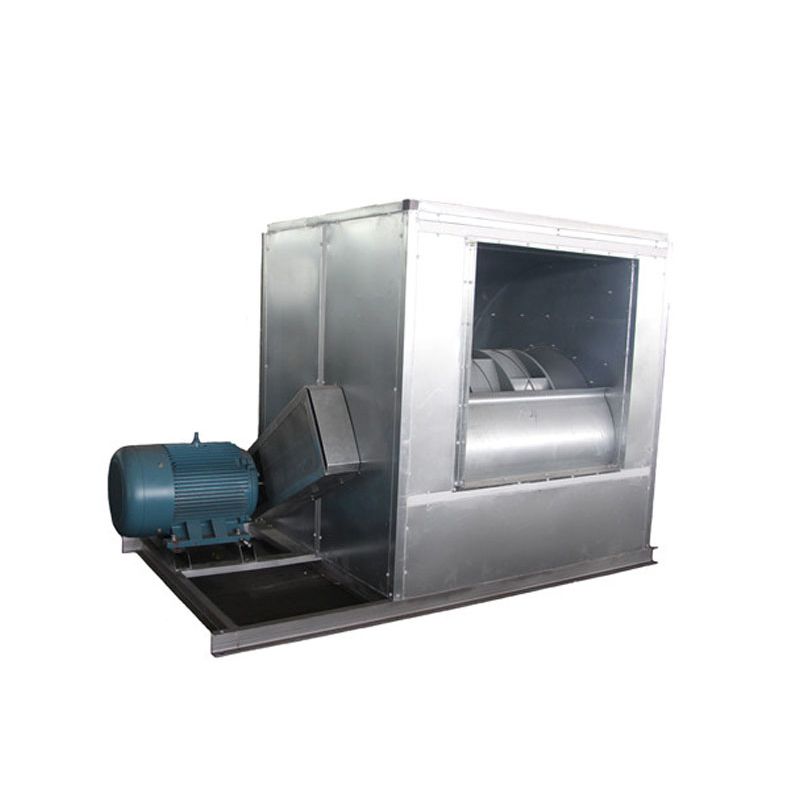

本公司生產的HTFC系列低噪聲柜式（兩用）離心風機即HTFC柜式離心排煙風機箱通過國家3C認證

特點：一機兩用（通風及排煙），具有風量大，轉速低、運行平穩、噪聲低、結構緊湊、安裝方便。

用途：賓館、飯店、禮堂、影劇院、地下室、廠礦企業的車間、辦公樓與需要通風換氣的場合使用。

規格：

風機箱規格：9#~36#，

風量：850~90000m3/h，

風壓：100~850Pa

　　HTFC(DT)系列低噪聲消防（兩用）柜式離心風機箱是上海交通大學設計研制成功的一種高效率、低噪聲箱式離心風機。產品由低噪聲前傾多翼離心風機、電機軸承、傳動件、消聲型箱體等組成，根據安裝位置的不同，提供12種不同角度的進出風口位置，以滿足用戶不同安裝環境的需要。根據消防與通風的不同要求分A式和B式兩種類型，A式電機裝在箱體外，用于消防排煙，并經國家消防裝備監督質量檢驗中心按GA211-2009《消防排煙風機耐高溫試驗方法》進行耐高溫試驗，能在300°C高溫條件下連續運行60分鐘以上；B式電機裝在箱體內用于通風換氣。

　　風機按直徑分為9-36十二種規格，系列風量為1650-85000m3/h，全壓為180-1000Pa。HTFC型柜式離心風機經不斷的改進和開發，現可分為I、II、III、IV四種類型，其中I、III型為單速型。II、IV型為雙速，配用雙速電機，實現兩檔調速，可滿足用戶對不同工況點性能調節的需要。風機也可配用變頻電機和變頻控制器，實現變頻調速，建議調節頻率鎖定在25HZ~50HZ.

　　為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXd II BT4，適應于易燃、易爆氣體的場所。

　　為適應不同場所的要求，風機均可配不同長度的消聲器，也可將風機消聲型箱體加厚，以降低風機噪聲。

　　風機可加配初效、中效或高效過濾器，以提高空氣的清潔度，配置過濾器時應考慮實際壓力損耗，并需適當增加風機箱體長度。

HTFC柜式離心式風機箱工作條件

工作溫度：-20～+40℃（可連續轉動）；

耐 高 溫：100℃（可連續運轉20小時）；

        300℃（可連續運轉60分鐘）；

濕    度：小于90%；

介質條件：空氣；

工作電源：三相、380v/50Hz。

HTFC柜式離心風機箱配置

標準配置

1、葉輪

2、機殼（機殼、集流器、支架）

3、電機

4、軸承（帶殼）

5、主軸

6、皮帶輪、皮帶

7、皮帶罩（僅限A式）

8、消聲型箱體

9、電機調節軌道

10、進出口法蘭

備選件及附件（訂貨時注明是否購買）

1、減振設備

2、消聲器

3、過濾器

4、控制箱

5、對接法蘭

6、電機防雨罩（僅限A式）

HTFC柜式離心式風機箱加工工藝

風機葉輪、機殼為優質鍍鋅板，全部模具化生產，采用鉚接、咬接等手段，表面清潔平整、不存在焊接變形的現象。

風機消聲型箱體采用框架、箱板拼裝設計，框架采用先進的金屬冷彎?rùn)C(jī)組一次拉伸而成（也可根據用戶需求采用鋁合金型材），箱板為彩涂板，表面整潔美觀、耐腐蝕性強，內層為鍍鋅消聲微穿孔板，夾層超細玻璃棉，可進一步降低噪聲。產品可進行拆裝，現場安裝。

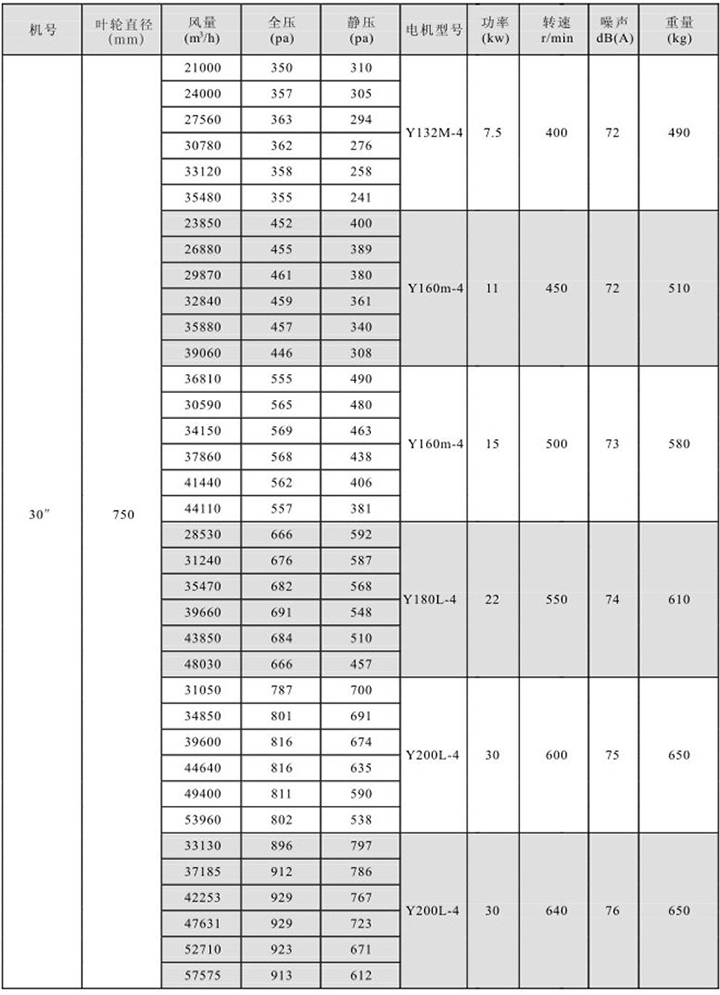

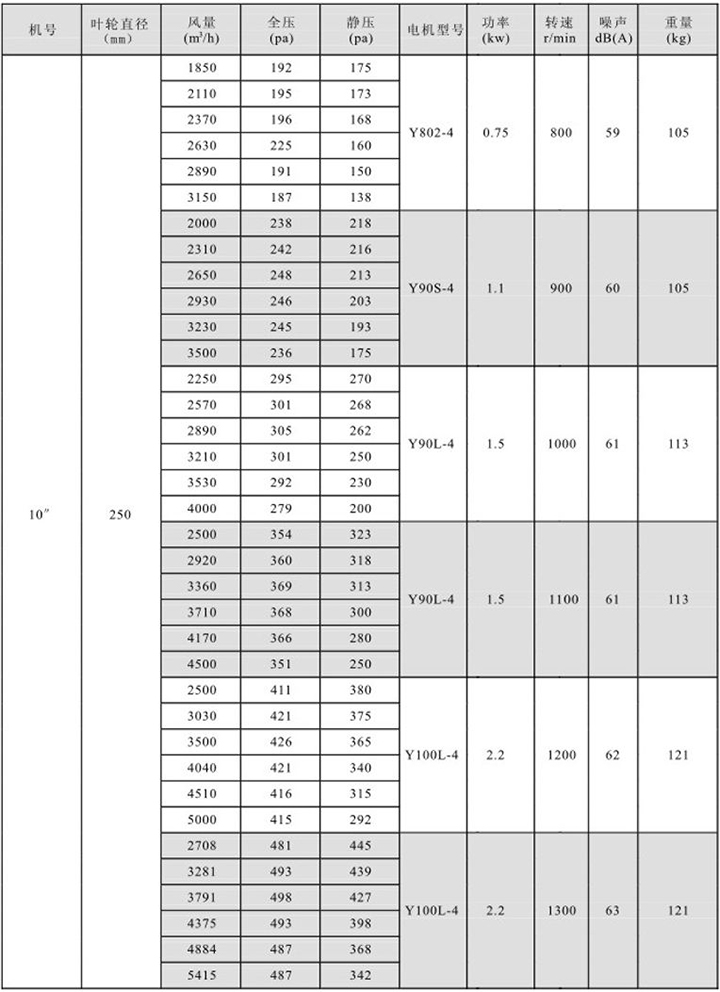

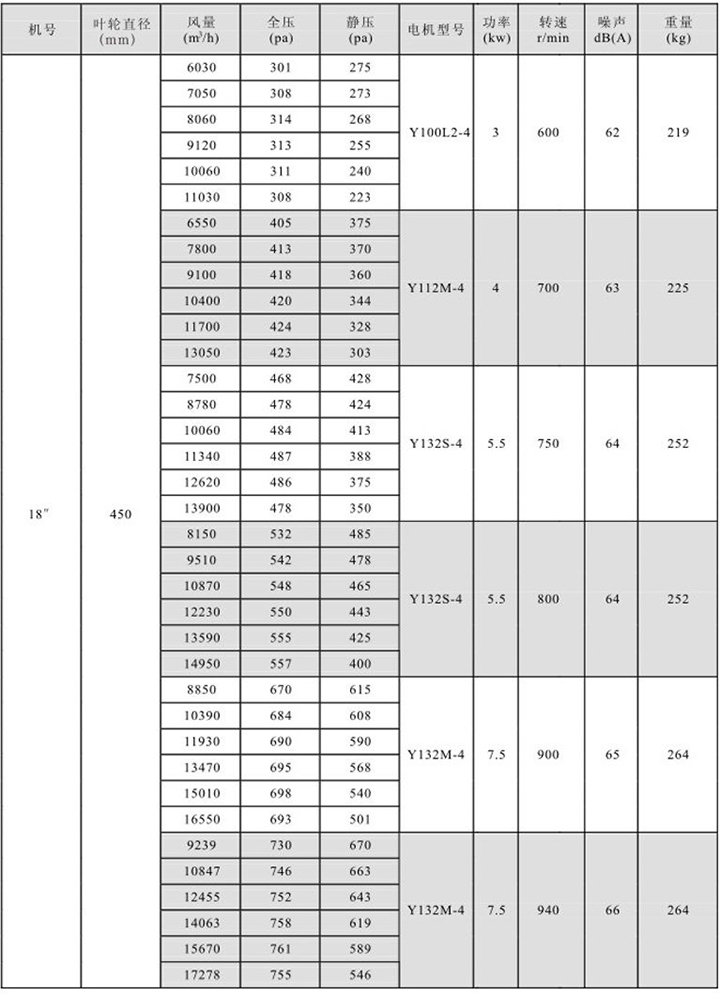

HTFC柜式離心單速排煙風機箱參數

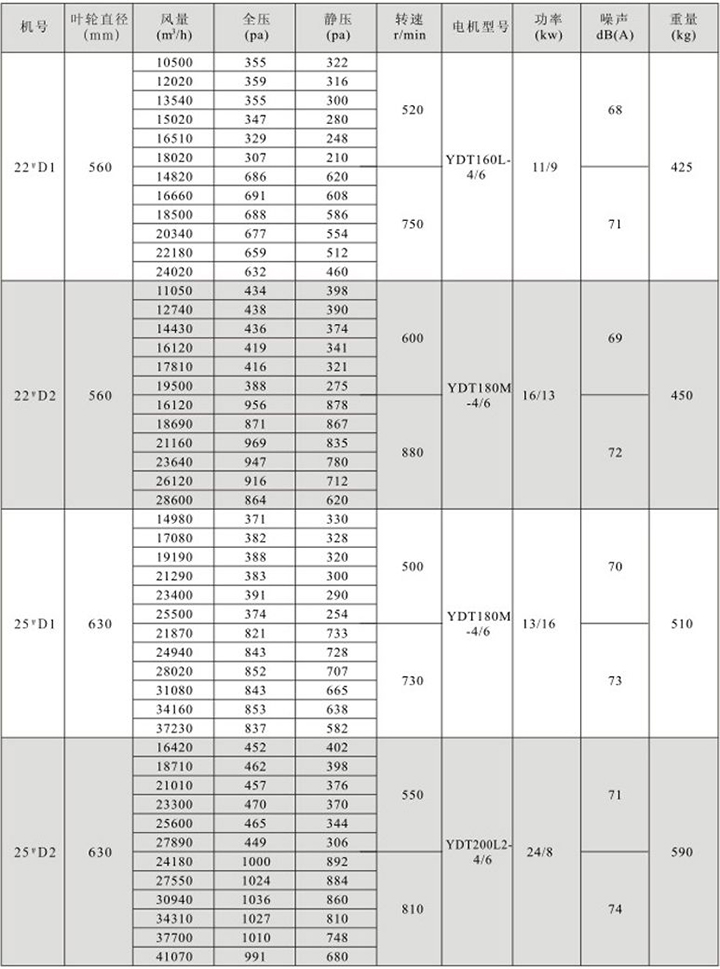

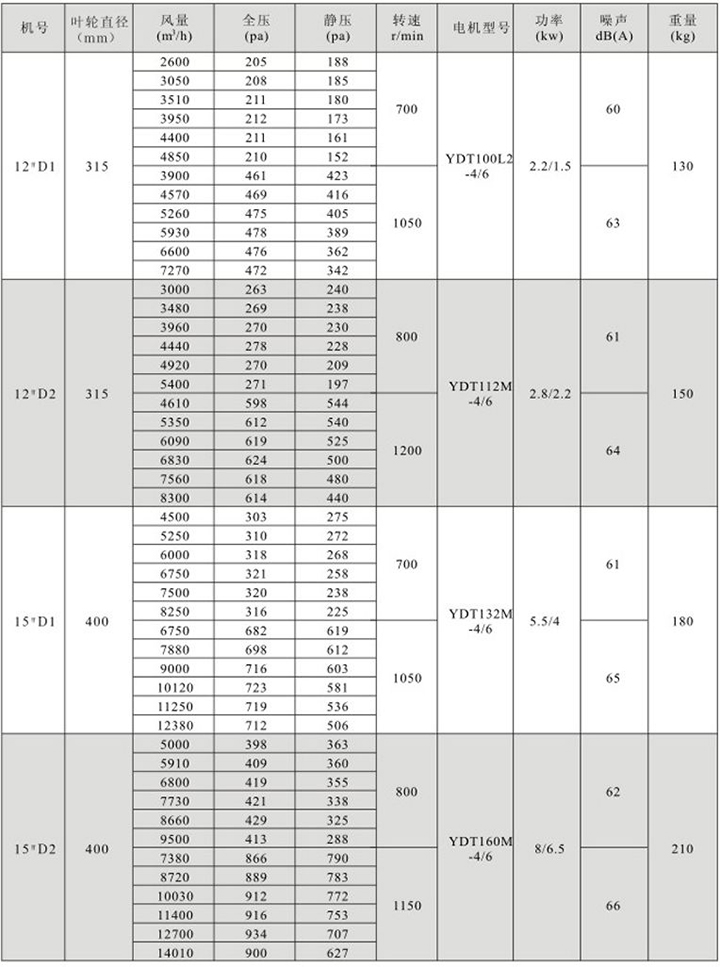

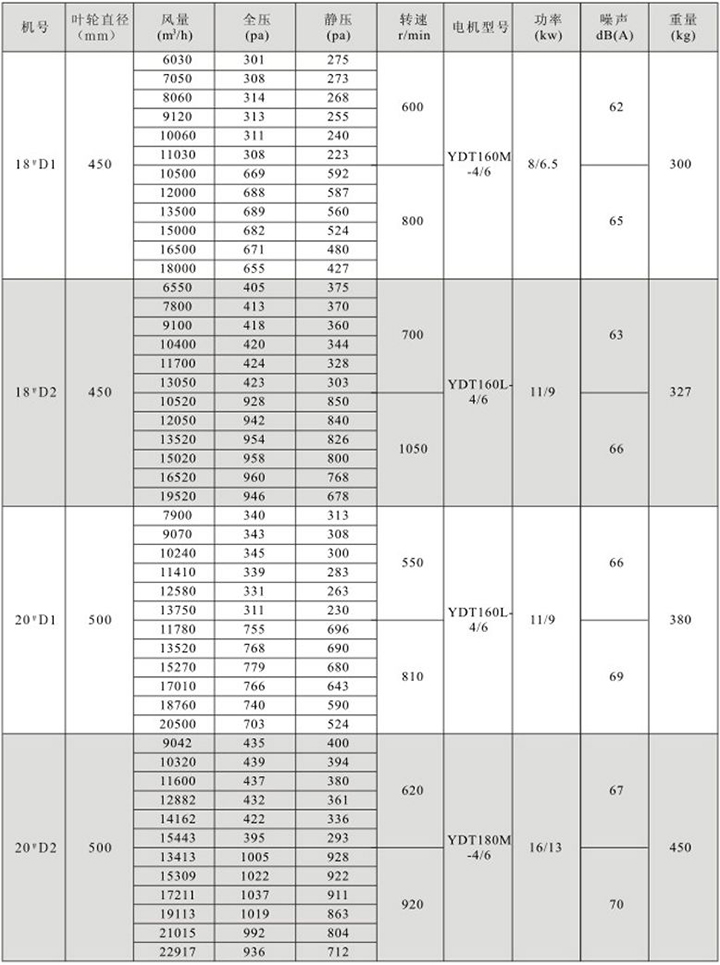

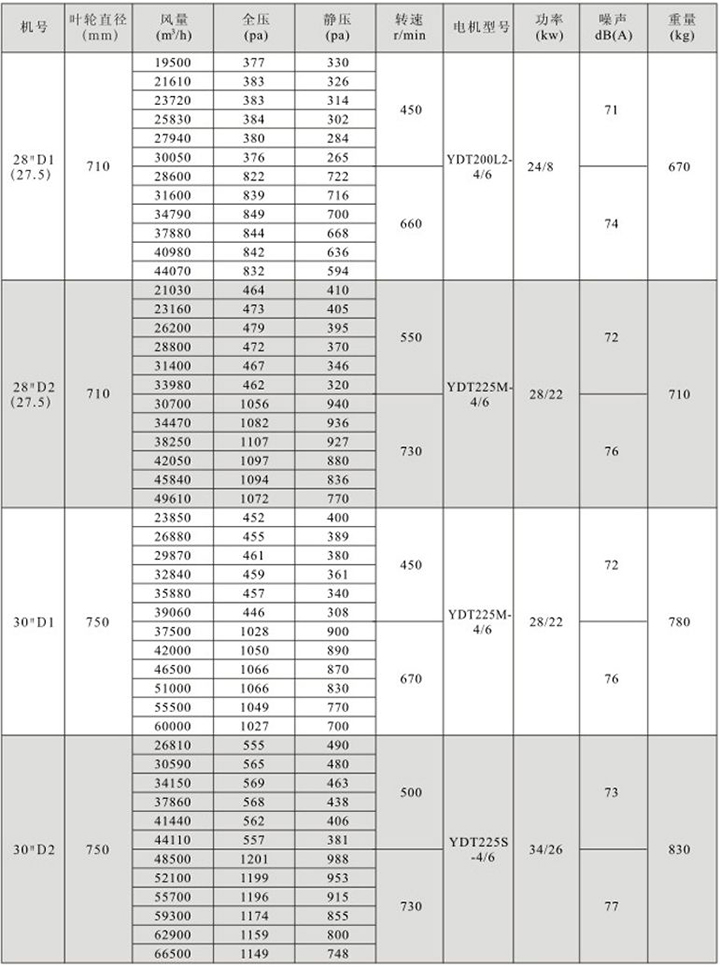

HTFC柜式離心雙速速排煙風機箱參數
